Vollsystemdrehverteiler
Die Aufgabe dieser seit 25 Jahren eingesetzten Verteilerarmatur ist das Zusammenfassen von Rohrleitungen.
Es können maximal 18 Leitungen auf 2 verteilt beziehungsweise konzentriert werden. Dieser Verteiler garantiert
hochgradig leckfreie Verbindungen vor, während und nach dem Kupplungsvorgang ungeachtet Druck
und Strömungsrichtung. Nach dem Trennen einer Verbindung besteht keine
Verbindung mehr zwischen den Produkträumen, es ist also eine absolute Produkttrennung vorhanden.
Zudem bilden sich bei der öffnung oder Trennung der Leitungen keine Blasen. Dies ist für den Betrieb
von Massezählern vorteilhaft ist. Optional kann diese Armatur auch gegen eingesperrten Druck (bis
zum Nenndruck) öffnen.
- Absolute Trennung der verschiedenen Produktleitungen
- Kuppeln und Entkuppeln ist auch unter hohem Druck von der Strömungsrichtung unabhängig
- Minimaler Strömungswiderstand durch günstige Formgebung und maximale Querschnittsnutzung
- Automatisch oder auch manuell bedienbar
- Produktverlust beim Entkuppeln ist nahezu Null. Dadurch ist dieser Verteiler eine sehr sichere und umweltfreundliche Mehrleitungskupplung
- Die Rohrleitungsverbindung schließt automatisch bei Steuerluftausfall
- Zusätzliche Absperrarmaturen sind im Bereich des Mehrwegeverteilers nicht erforderlich
Die Vollsystemdrehverteiler basieren auf einem oder zwei zentral übereinander drehenden Bogenarmen,
die mit radial angeordneten Rohrleitungen verbunden werden. Die Trennstellen der verschiedenen Rohrleitungssysteme sind mit Trockenkupplungen versehen. Durch diese ist eine sichere Trennung der Produkte möglich und es entstehen praktisch keine Restmengen.

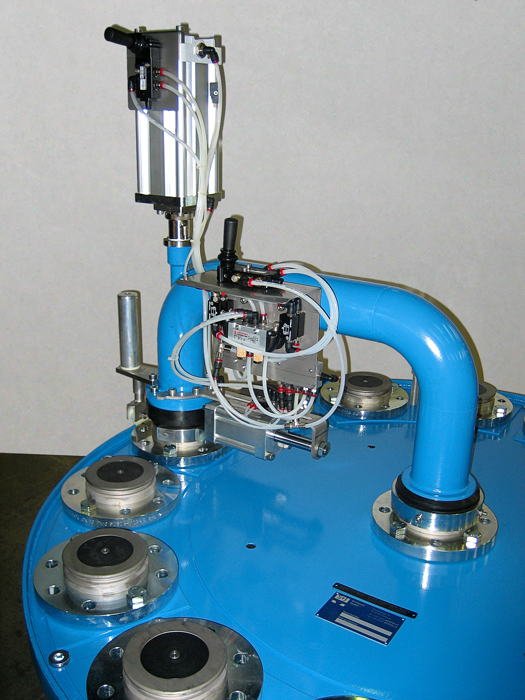

Hier dargestellt ist ein manueller Vollsystemdrehverteiler 1 auf 14 mit U-Arm.
Das Öffnen, Schließen sowie die Verriegelung erfolgt pneumatisch.
Hier in der Nennweite DN 80

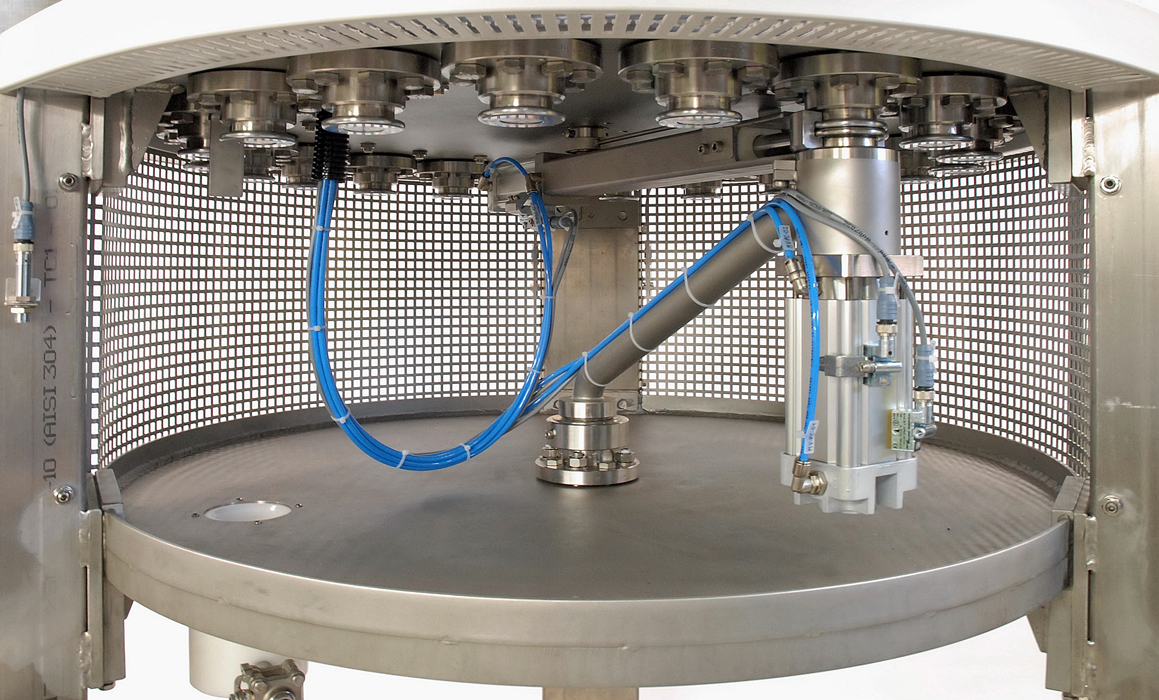

Ein vollautomatischer Drehverteiler 1 auf 10 in der Nennweite DN 25 mit S-Arm.
Hier: Einbaulage über Kopf

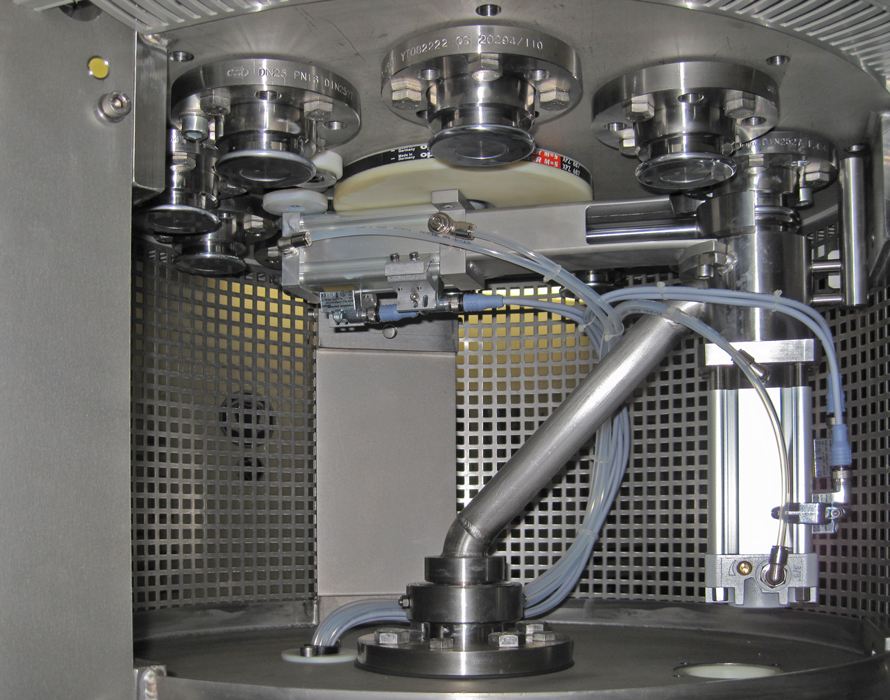

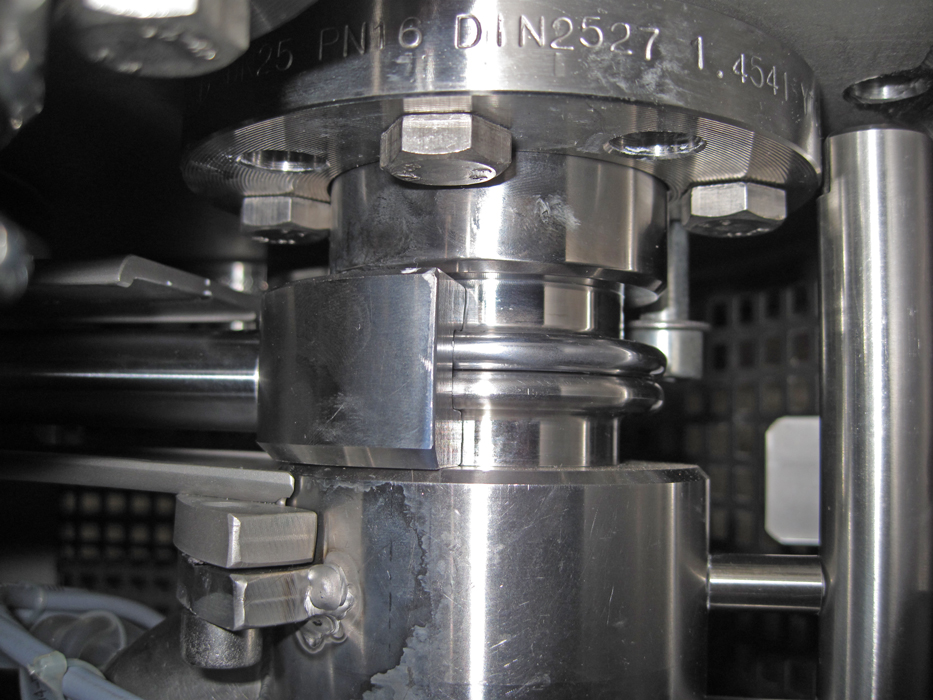

Die Verbindung von Vater- und Mutterkupplung des vollautomatischen
Drehverteilers (siehe oben) erfolgt über einen pneumatisch angetriebenen Halbring
Vollautomatischer Drehverteiler 1 auf 20 in der Nennweite DN 25 mit S-Arm. Hier: Einbaulage über Kopf

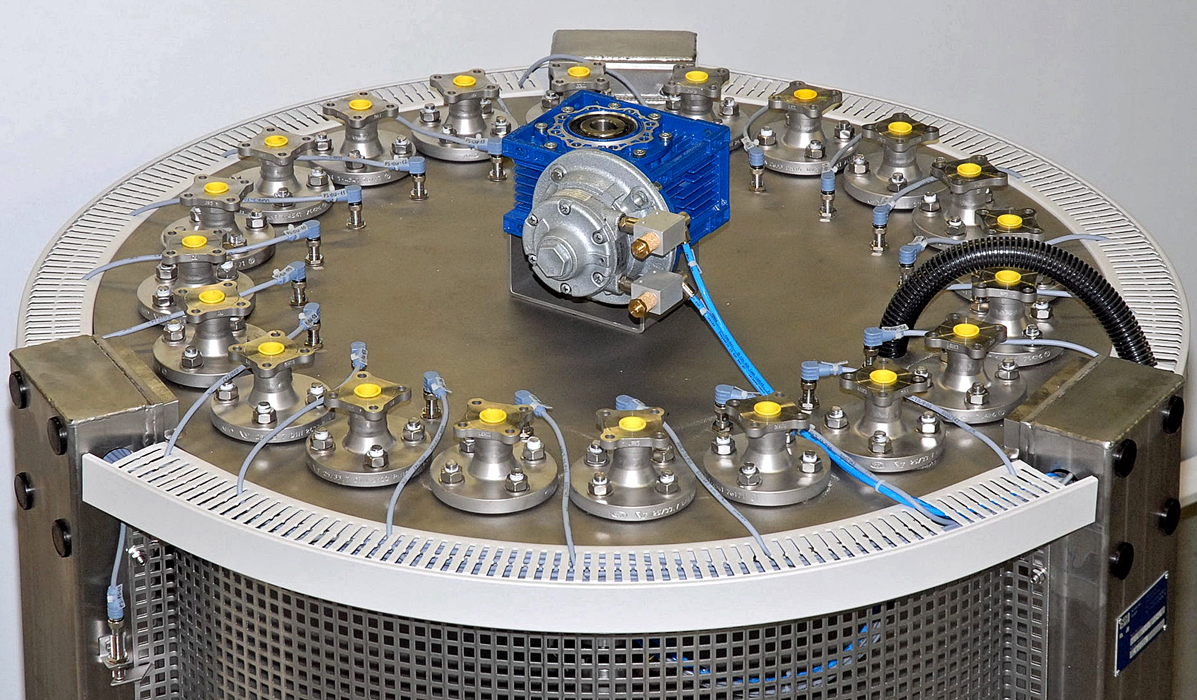

Ansicht von oben: vollautomatische Drehverteiler 1 auf 20 in der Nennweite DN 25
mit dem ankommenden Rohranschluss. In der Mitte befindet sich der Drehantrieb
